江淮同悦改装防盗器LED与键解锁作业
2013-04-14 10:14:32类型：来源：
编辑：admin
自动升窗器的安装网上有很多的资料，这里仅就安装布局来发，注重向下出线的特点，起到防水作用，升窗器其它的图片这里就不再累述。具体的办法就是从白泡沫块上抠出升窗器的安装沉孔，背面贴双面胶固定，线束卡到图中位置压下再贴升窗器压口。
接着从发动机舱开始

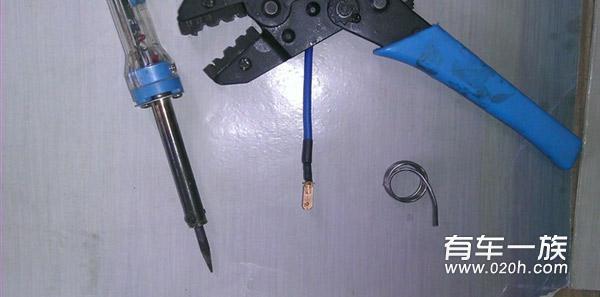

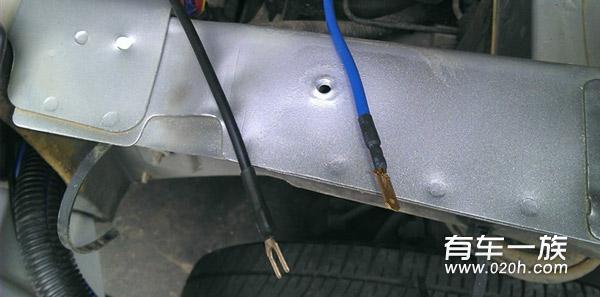

新装一路4平方独立电源，这是做好的头子

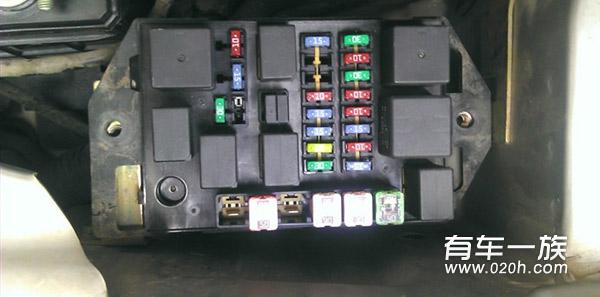

原车保险盒空余两个空位，选最外这个安上
外面红色的是报警喇叭线
安装好后的保险座插针

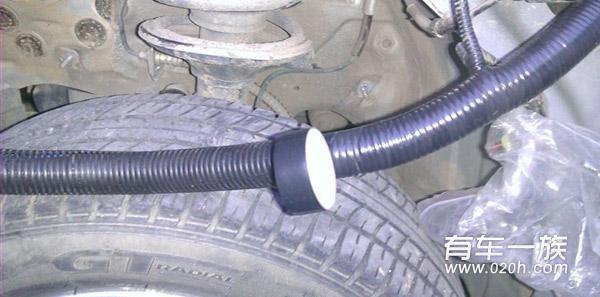

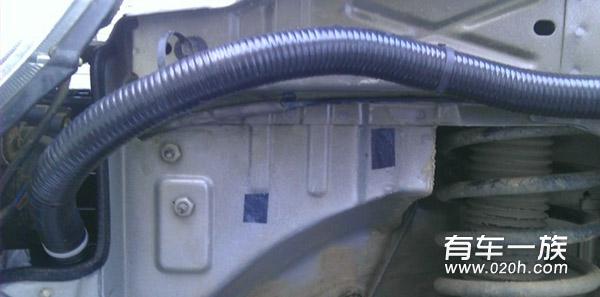

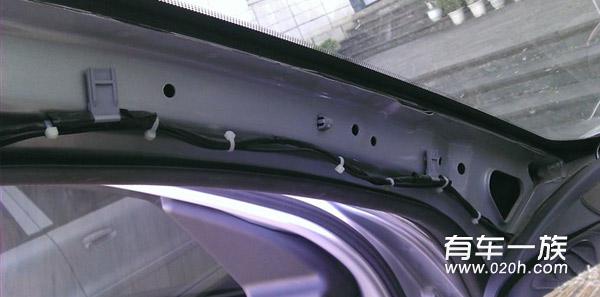

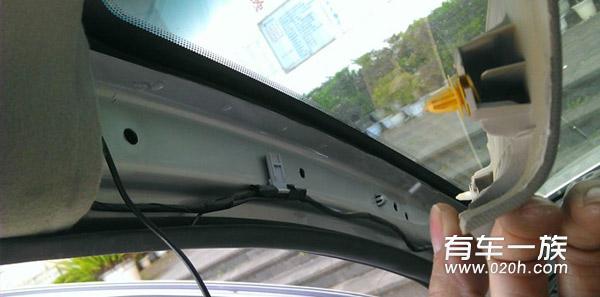

穿线

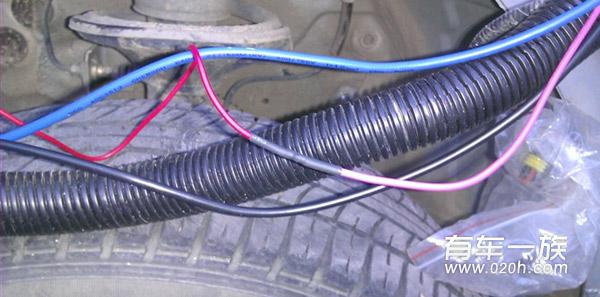

图上粉色的是铁将军喇叭线

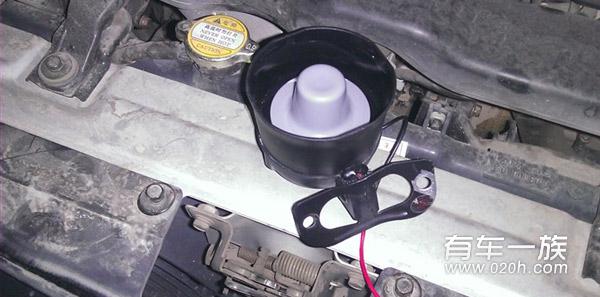

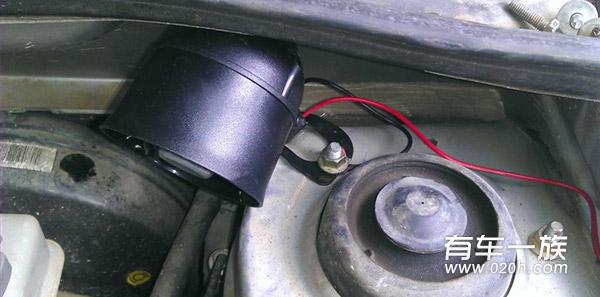

喇叭需要扩孔打漆后安装，前舱发完，晚上再接着发图

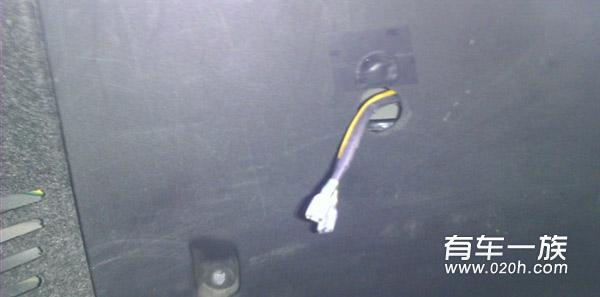

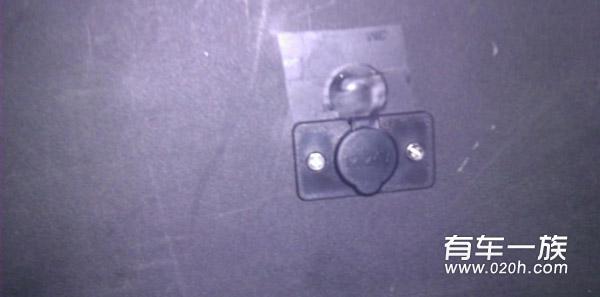

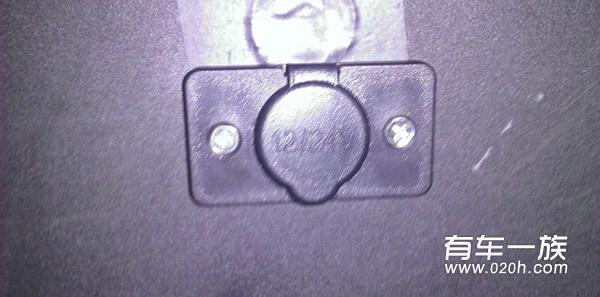

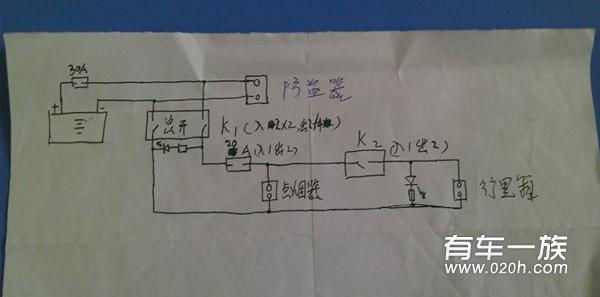

加装电源草图，主线采用4平方铜线，行李箱冰箱电源采用1.5平方，点烟器原厂配1平方，改接1.5平方常电，加接20A保险 。
做好的LED指示灯线
安装好后的电源系统，本车作业均采用工业工艺标准，正极电线全部加套热缩管中空式覆盖，以降低振动磨损隐患。

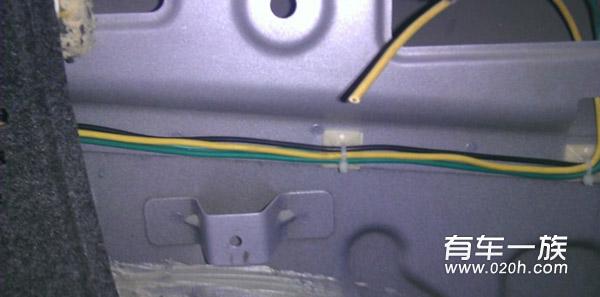

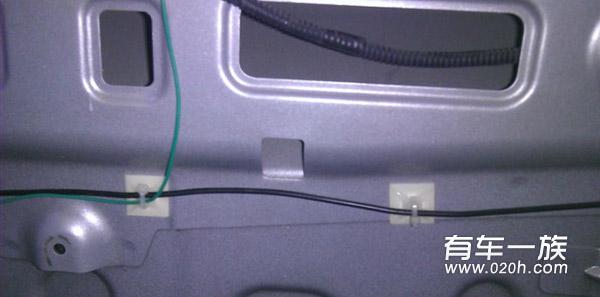

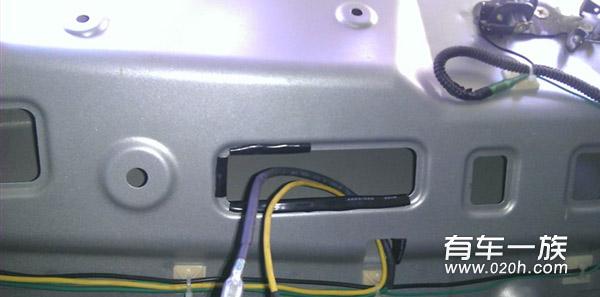

较细的这根绿色线是后备箱LED灯开关线
下面是LED灯光
带V型合金罩和反光片的铝基LED欧司朗18粒灯条，出线困难些，推荐使用一半（9粒LED）灯条就够 。

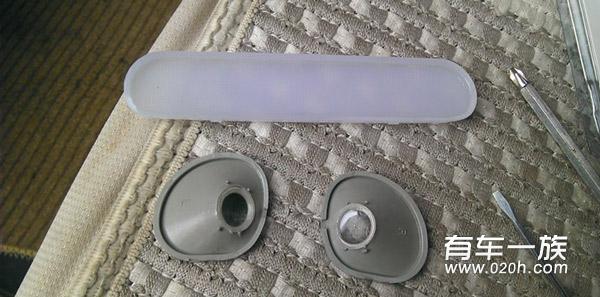

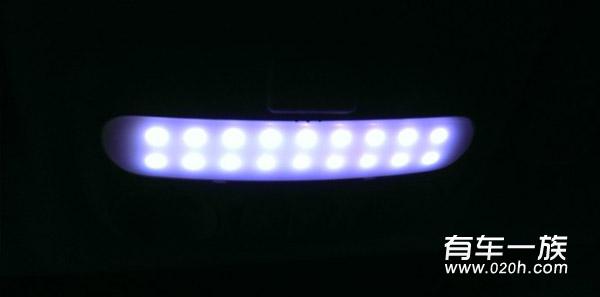

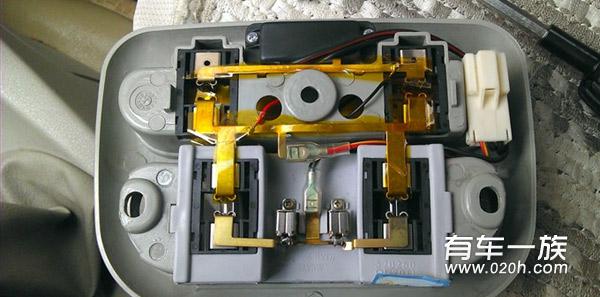

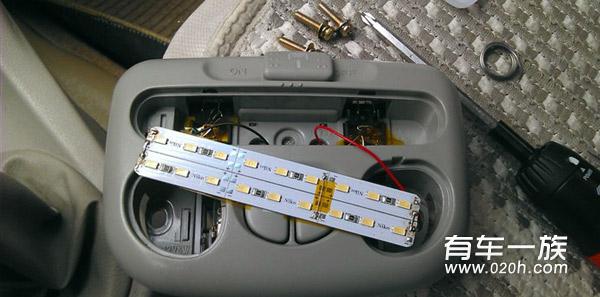

冰箱盖是蓝色的，打上白光就泛蓝色了，原来贴了一个6元上电池的那种LED，开关没怎么管用过。下面是车内阅读灯。
也是18灯，漂亮吧，18灯稍微紧凑点，9灯要好装些，只不过后排要看书的话最好18灯。以下是增加一个后视摄像头的雾灯联控，打开后雾灯时摄像头即打开，雾霾天气2米距离很需要呢。
找到尾灯线上最粗的那根红色线即是雾灯电源线
在原来倒车线和雾灯线质检加两个隔离二极管，输出端接原倒车头控制线，同样用热缩封装。
下面该铁将军登场了，我选用了胎压防盗二合一的产品T833

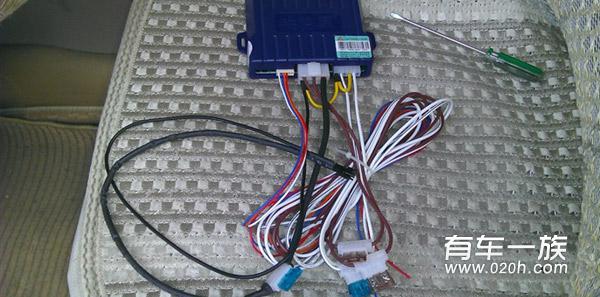

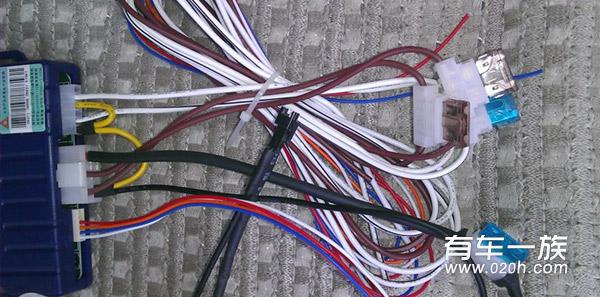

根据车型做相应并线

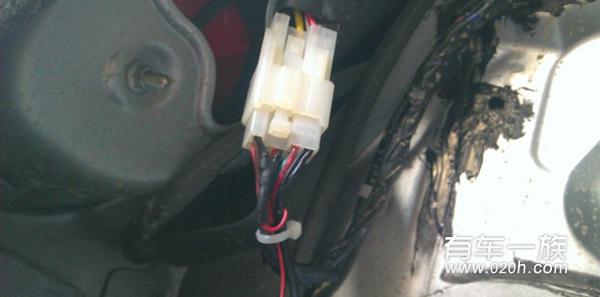

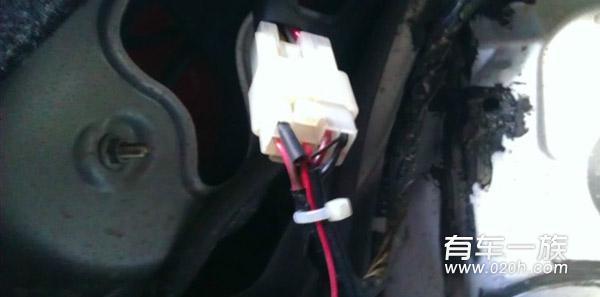

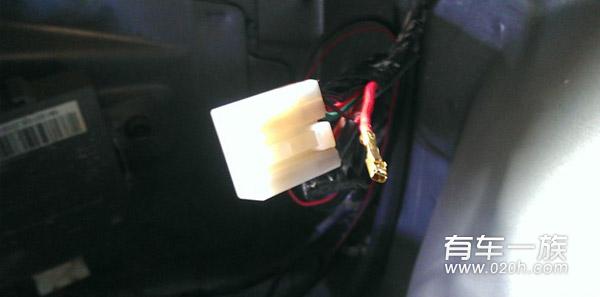

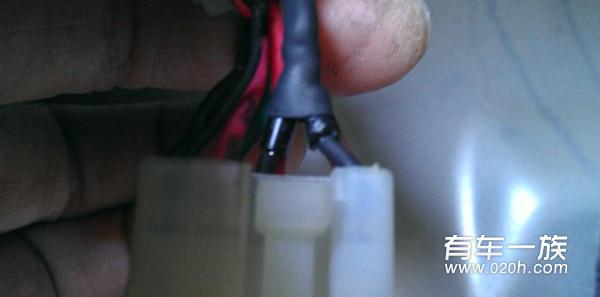

电源插头加了一个连接器，方便检修

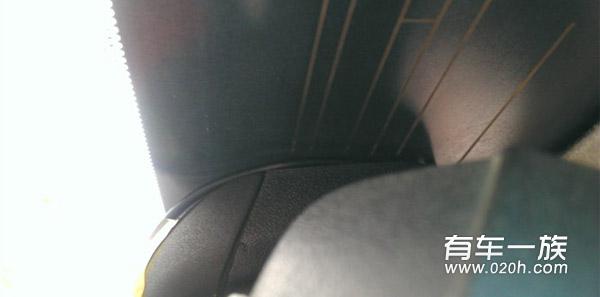

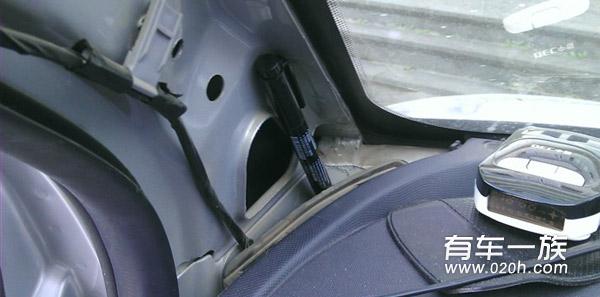

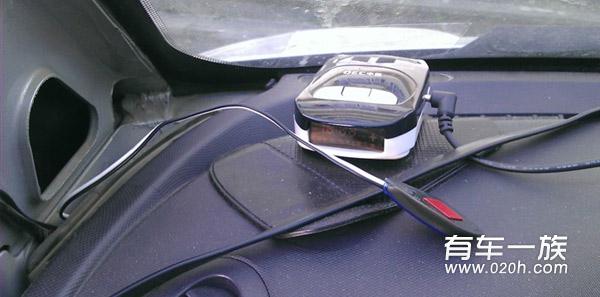

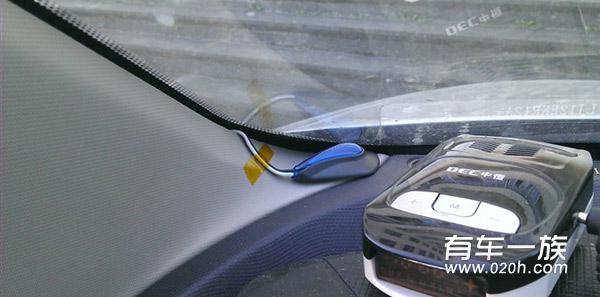

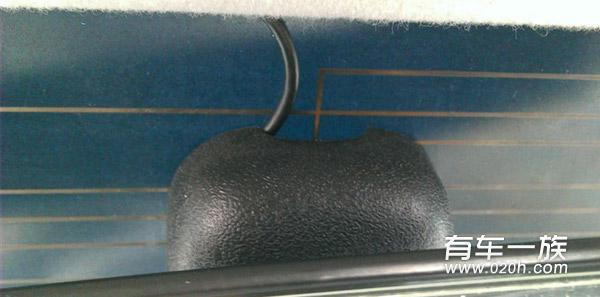

天线和指示灯的安装

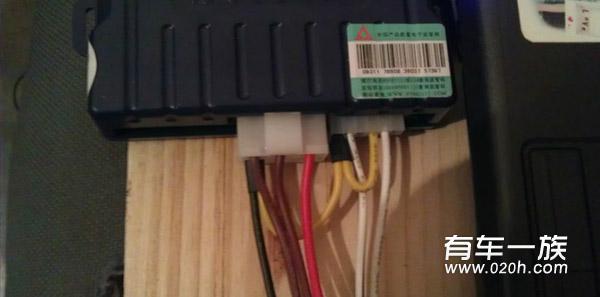

下面是防盗主机安装

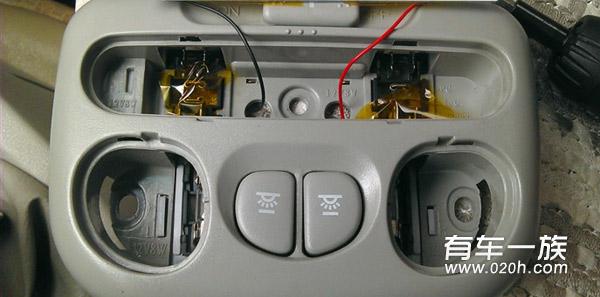

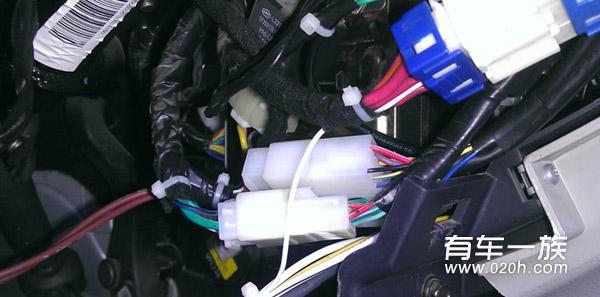

顶灯接口，边门检测线并线口
油路熄火线

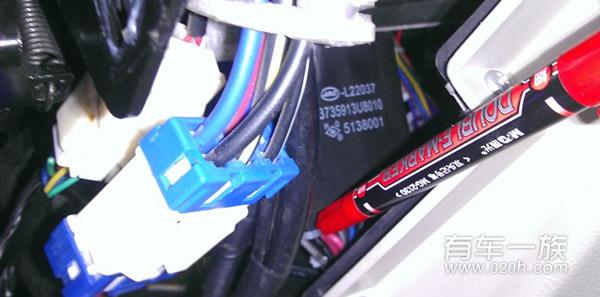

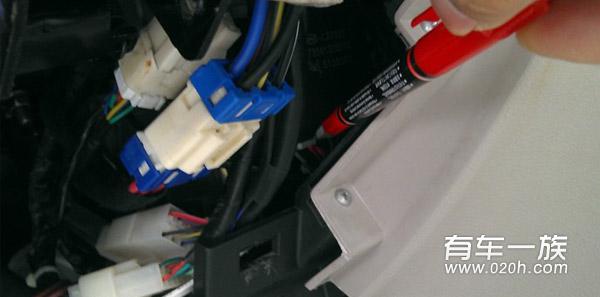

笔中所指的即为门锁继电器位置，黄色线为开锁线，本车解锁线和脚刹线均做好，但是在防盗器主机插口上置空了，脚刹线只有进安全模式才能用到，开锁线我个人认为接入防盗器不安全，设计成用铁将军一键上锁，解锁时先解铁将军再用原车钥匙开锁，公众场合使用机械开锁方式，弥补了原车防盗器缺陷。

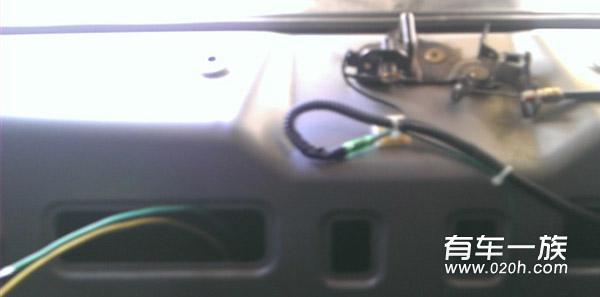

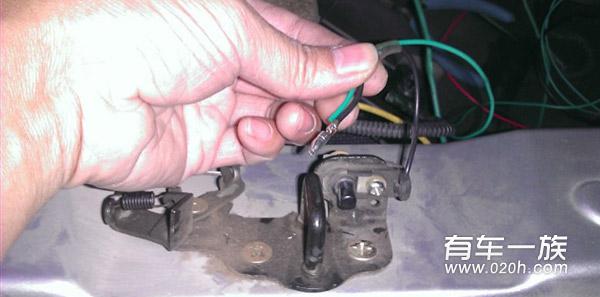

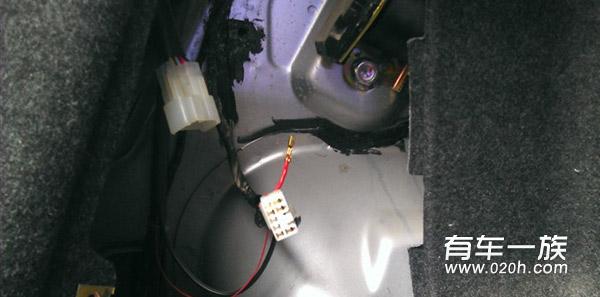

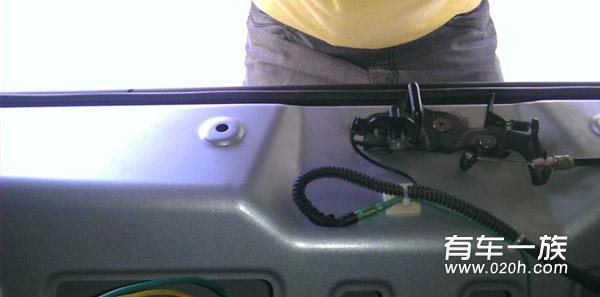

行李箱检测线

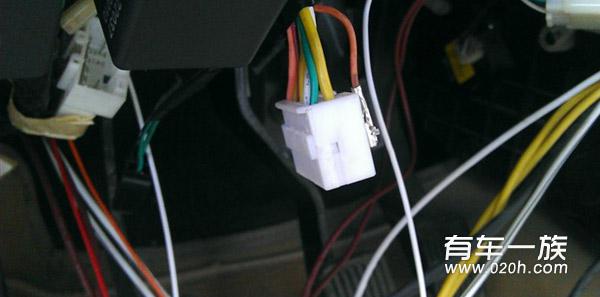

蓝色钥匙点火接口ACC线和两条门检线不能接错，否则系统会不正常，整车信号为负控。

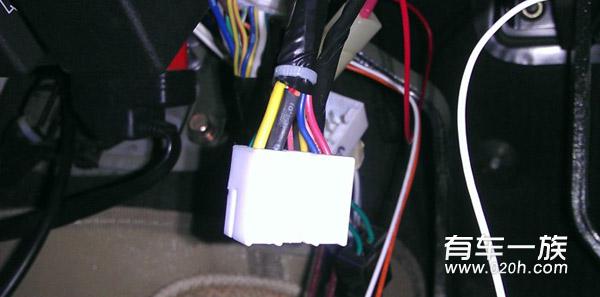

上图蓝色头里白线即为ACC线，转向灯线从组合灯开关接口并线。
防盗主机用长扎带吊在横梁上，空间不理想折衷了，线束保险收在外侧以便于更换。

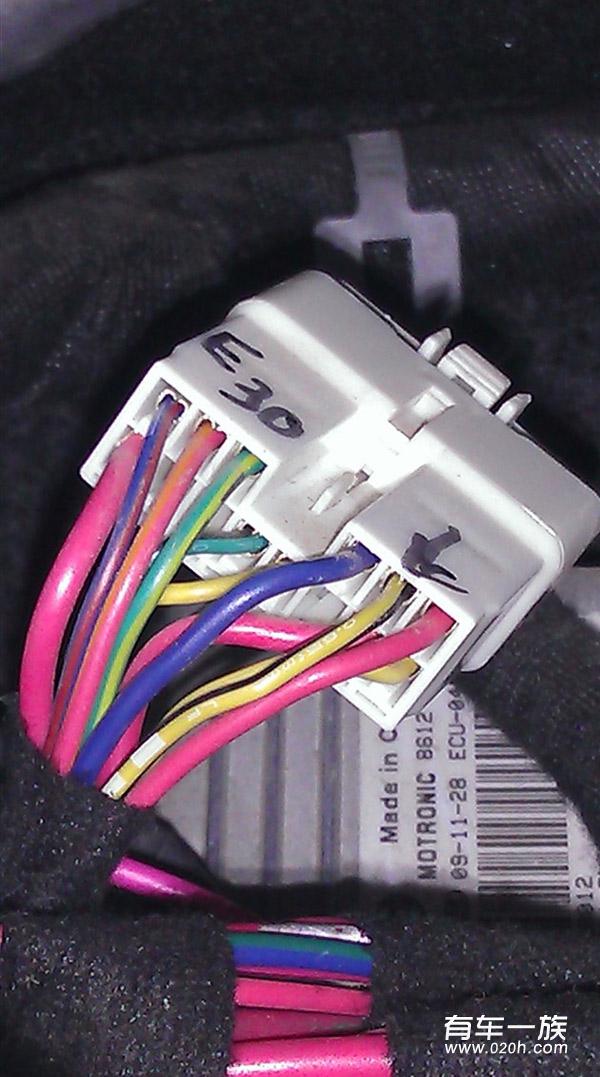

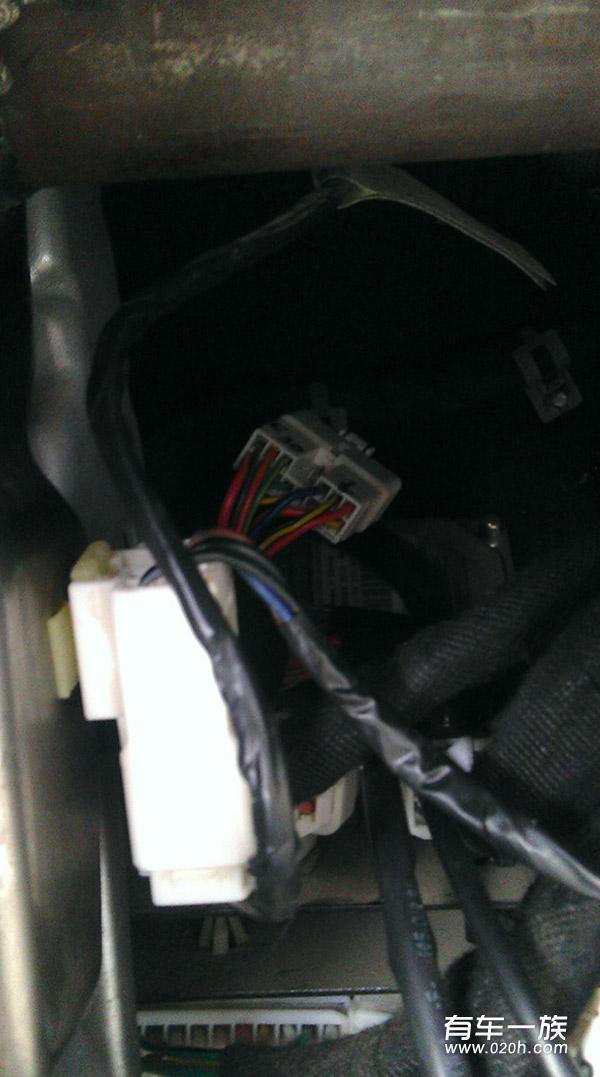

这个红色的插头是行车电脑的OBD接口，白色插座即电脑诊断口
震动传感器安装位不太理想，实在是找不到比较合适的空间。下面是已做好的一键解锁按键。
图中空调正下方红圈为最佳安装位，左手离开方向盘顺手的落位。
解锁按键一头接在铁将军主机解锁线保险侧，另一头如图接地
