蒙迪欧Energi

蒙迪欧Energi混合动力总成示意图解析

2018-03-15 17:58:25类型:来源:
编辑:admin

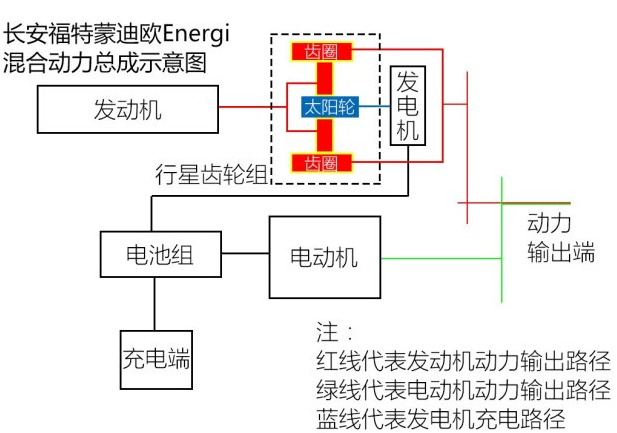

不少的车友对蒙迪欧Energi插电混合动力的总成还不了解,下面就简单的介绍一下,请看下方的示意图,红线代表了发动机动力输出,绿线代表了电动机的动力输出路径,蓝线代表充电路径。单从发动机和电机的角度来看,该车采用的是并联输出模式,而且在内燃机端采用了E-CVT变速箱,保证电机和发动机动力衔接自然而顺畅。

蒙迪欧Energi混合动力总成示意图解析

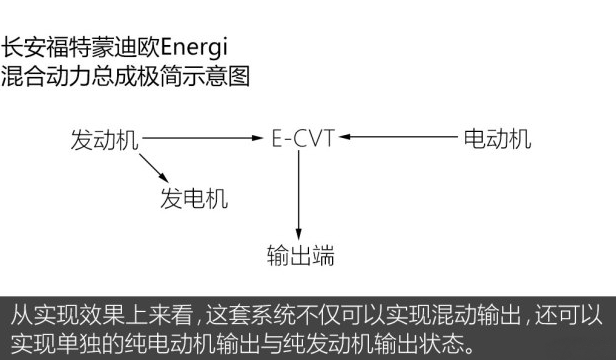

而发动机则是串联在E-CVT变速箱的太阳轮上面,实现了所谓的串并联混合系统,从实现的效果上来看,这套系统不仅可以实现混动输出,还可以单独的纯电动机输出和纯发动机输出的状态了。

蒙迪欧Energi混合动力总成示意图解析
