1.8江淮和悦RS加装自动大灯与行车电脑详细过程

2013-03-23 18:40:51类型:来源:
编辑:admin

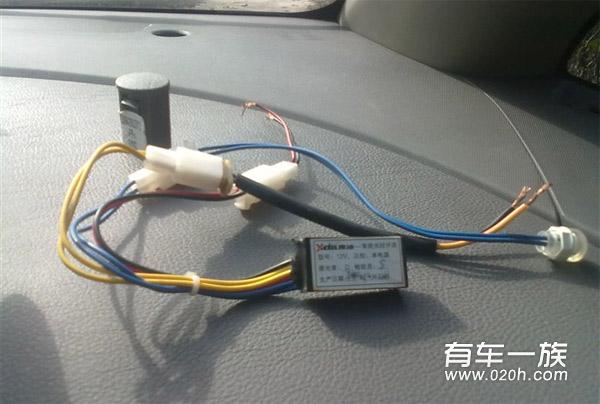

由于我一直对于和悦RS自动大灯给减配掉耿耿于怀,这几天正好不忙于是我翻箱倒柜给找出来了原来卖电动车时在一辆雅迪劲越全自动版电动车上拆下来的光控单元。
1.8江淮和悦RS加装自动大灯行车电脑作业
其实这个光控开关在万能的淘宝上面也有,只是外观不同罢了。

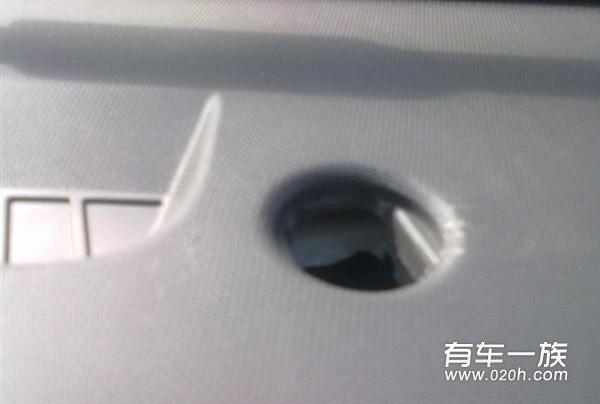

我第一步先撬开原装光控开关的封盖,就是前挡右边下角的这个小圆盖。
1.8江淮和悦RS加装自动大灯行车电脑作业

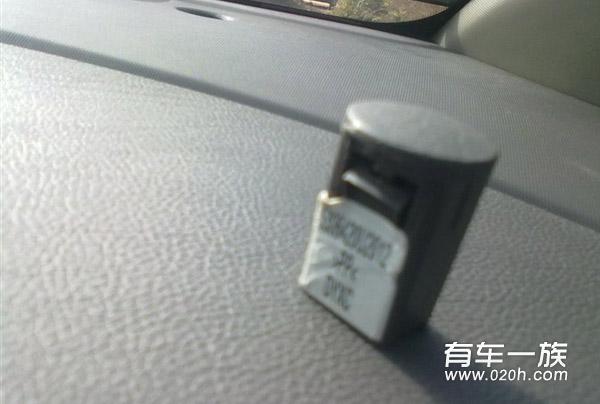

完全撬起了
1.8江淮和悦RS加装自动大灯行车电脑作业

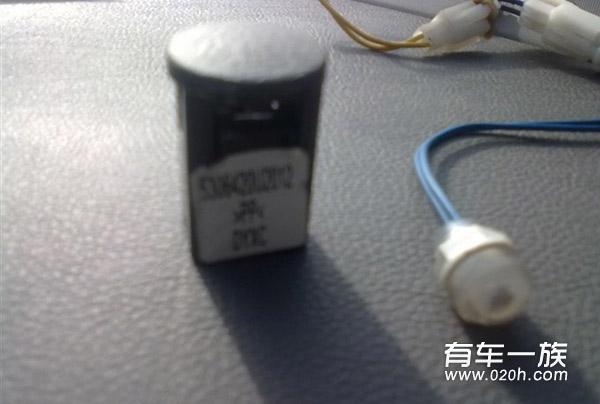

来个特写
1.8江淮和悦RS加装自动大灯行车电脑作业
 现在我要在这个空壳的顶部钻一个8mm的孔,然后把光控单元的感光探头固定在空壳的顶部。
1.8江淮和悦RS加装自动大灯行车电脑作业

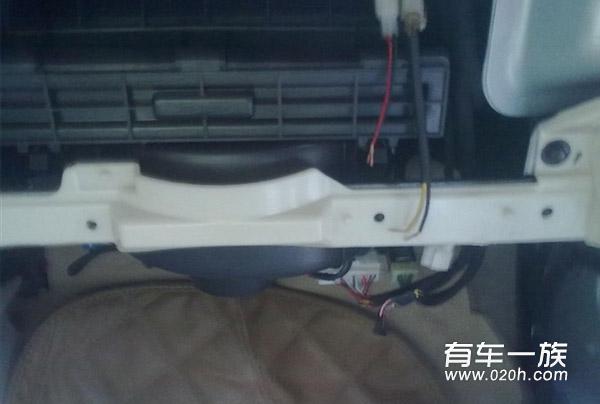

下一步拆开手套箱,找出原车预留的光控开关接线插头。我的车是2012年9月出厂的证实有预留自动大灯线。

1.8江淮和悦RS加装自动大灯与行车电脑详细过程


就是在空调格旁边的这个白色插头.
1.8江淮和悦RS加装自动大灯与行车电脑详细过程
经过测试得知上面的5根线分别为1.地线(负极)2.ACC线(正极)3.小灯信号线  4.近光灯信号线  5.自动大灯开关信号线。

由于借鉴原来具备自动大灯功能的车友反映自动大灯也有弊端,就是在天色还不是很暗的时候大灯就会点亮。考虑到对于电瓶以及大灯泡寿命的影响我决定只要接一根小灯信号线就已经可以了,因为只要我把前雾灯开关一直开着等到了暗处前雾灯就会随着小灯一起点亮那样的光亮已经足够了。
还有一个问题,就是小灯信号线是负极控制的,而我的光控开关是正极控制。那么我只有在光控开关出来正电的控制端连接一个12V常断型继电器来把正电转化成负电。
1.8江淮和悦RS加装自动大灯与行车电脑详细过程
在这里A与D接负极,B接光控开关输出的正电,E接车身自动大灯插头的小灯信号线

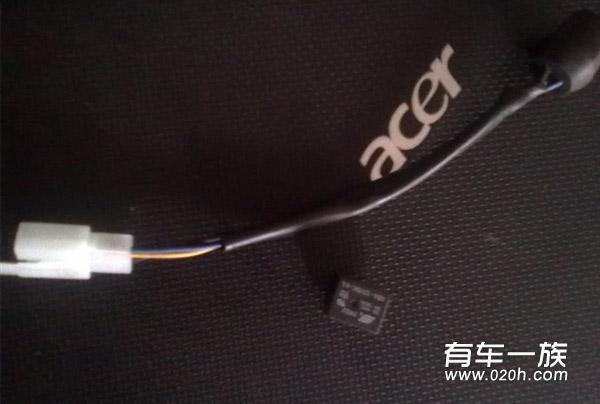

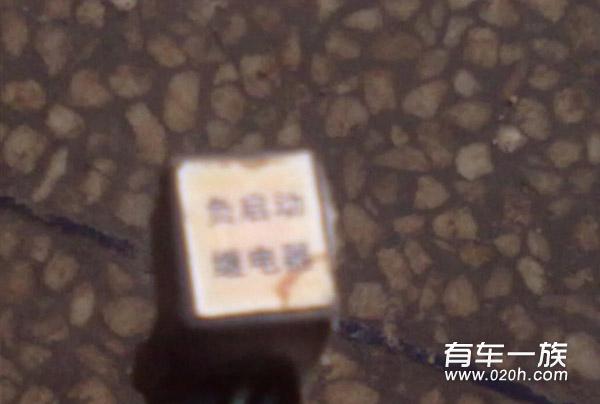

光控单元的正极接自动大灯插头的ACC端,负极接自动大灯插头的负极就完成了接线。还可以在方向盘左下方的备用开关处加装一个手动开关来控制是否开启自动大灯功能,当然如果没有加装手动开关那么就是完全的自动化了,我本人还是建议加装一个手动开关比较实用。开关接法也是很简单,只要断开光控的正极分两头接在手动开关上面的两端即可。这个是为了适配光控单元自制的小继电器。
1.8江淮和悦RS加装自动大灯与行车电脑详细过程

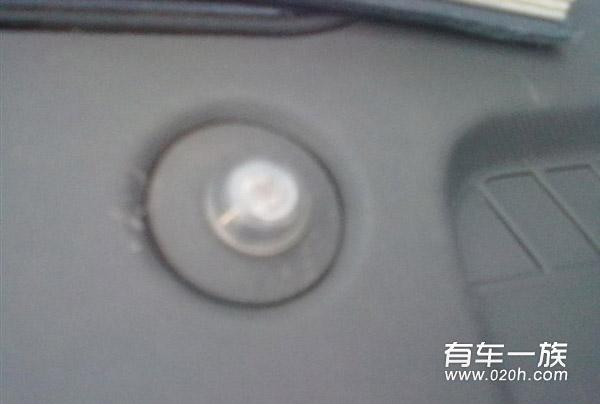

这张就是完成后的感光探头。
1.8江淮和悦RS加装自动大灯与行车电脑详细过程
现在一进入隧道或者在市区的晚上我的RS就会自动打开夜行灯以及雾灯了。

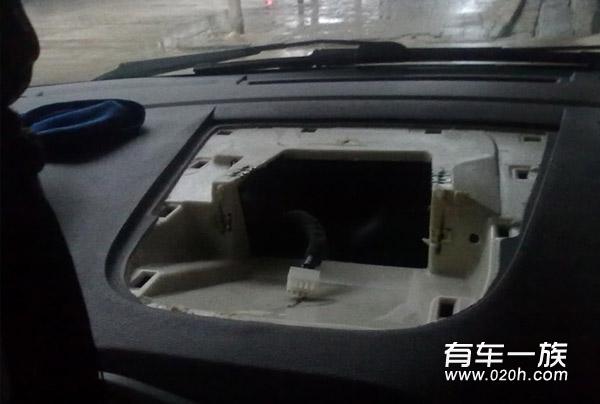

为了原装CD完美保留我在万能的淘宝上买了一套带倒车影像和导航的行车电脑,再发几张我加装康帕斯709行车电脑的图片,这是拆下原装电子钟的模
1.8江淮和悦RS加装自动大灯与行车电脑详细过程
这是完成的样子。
1.8江淮和悦RS加装自动大灯与行车电脑详细过程


这是我加装震动报警功能
1.8江淮和悦RS加装自动大灯与行车电脑详细过程
